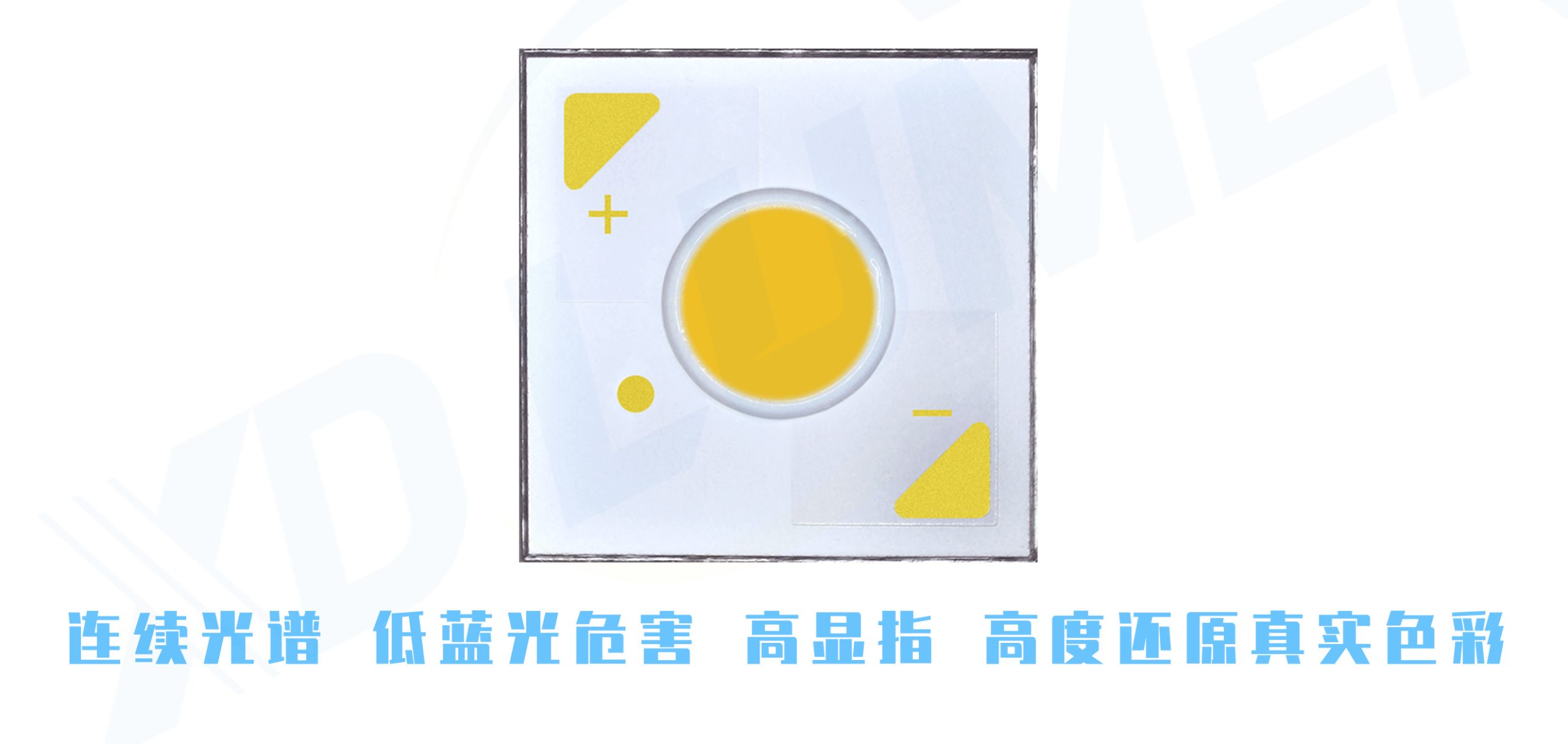

◆ 符合能源之星认证要求

◆ 低热阻，低电压，高亮度，高光效，高显指

◆ 色温显指范围齐全，满足不同色温显指需求

◆ 颜色一致性好，按照麦克亚当分光分色，色容差小于 5，最小色容差 3

【常规包装规格为】：40PCS 每板，静电袋包装，每包 82PCS

【最小包装规格为】: 40PCS 每板

感谢您使用深圳市炫鼎光电科技有限公司的COB系列产品，为了增进您对我公司的产品特性的了解，方便您在使用过程中掌握其使用特性，尽量减少或避免

因人为因素造成不必要的产品损坏或者性能不匹配。特此说明：

1.LED灯珠参数

首先确认投产的LED BIN 级是否吻合， 不同的 BIN 在一起使用发光颜色可能会有差异，造成成品色差和光电参数不符；

2.包装储存

LED灯珠属于环境温湿度敏感性器件，开包装前为避免湿气进入LED灯体内部，建议COB 系列的产品存放在恒温恒湿干燥柜中。储存环境温度范围25±5 度，

湿度控制在30%-50%。

3.开包装后的预防措施

开包装后尽可能采取整卷除湿措施，除湿条件：60 度12 小时。

除湿后的材料应该尽快使用完（24 小时内）。余料需抽真空后储存环境温度范围25±5 度，湿度控制在30%-50%。

4.贴片注意事项

本产品最多允许回流焊两次,且首次回焊后须冷却至室温25℃之后方可进行第二次回焊.建议回流焊峰值温度范围在200-240 ℃。在作业过程中，不能用手直接

取材料，汗水对灯珠硅胶表面和灯脚存在污染，影响品质。另外硅胶表面柔软，用尖锐物体和手指挤压会导致灯珠内断线造成死灯。

5.返修注意事项

在批量贴片时，吸嘴应吸取灯珠支架部分，避免吸嘴过小与灯珠硅胶表面接触，造成塌线死灯。

完成焊接的LED不宜进行返修作业，如不可避免，采用双头烙铁，但事先要确认返修后是否对LED特性产生破坏。

6.清洁清洗

建议使用乙醇来清洁LED,如果采用其他溶剂清洗，一定要确保此溶剂不会对有机硅、支架银层等产生影响。不建议使用超声波清洗以免对LED 造成伤害。若不可

避免，清洗前请事先进行预测试，以确认是否对LED 造成不良影响或潜在性隐患。

7.外封胶注意事项

当我们对LED应用产品需要使用外封胶时，请确保外封胶与LED封装胶相匹配。另外，由于LED封装胶多为硅胶，具有强透氧性和强吸水性，为防止外部材料进入

LED内部，溴元素单一含量低于900PPM/g，氯元素单一含量低于900PPM/g，应用产品外封胶中溴元素和氯元素的总含量要求小于1500PPM/g

8.其他注意事项

LED长期暴露在阳光或偶尔暴露在紫外线下可能导致胶体变黄。

为了确保LED光电性能，在设计电路时应预防开关过程中产生逆向电压或过大电流对LED 瞬间冲击造成芯片烧坏问题；

产品保障

我司产品均采用原厂正规芯片，私模定制支架，保证产品光效和产品结构的稳定性；

品质保障

产品质保两年，所有产品均通过我司品质严格把关，全检出货，保障产品品质。

炫鼎承诺

炫鼎承诺客户采购常规白光类产品长期稳定供应同1个BIN号，按客户样品打样交期3天内完成，小批量订单5-7天内完成，客诉24小时内响应，及时、高效处理

客户所面临的系列问题。

销售网络

客户为上，服务为先。我司在厦门、上海、中山均设有办事机构，可快速为周边客户提供优质服务。

客服电话

0755-23775517

研发实力

     光学设计能力，独立开发支架模具能力，系统控制方案设计能力；

我司研发工程团队是由海内外资深工程师组建，公司有独立开发支架模具的能力，熟练操作Traces Pro, 大部分产品为客户私模产品；产品注重低热阻，高光效，

小发光面,长寿命等特点，有独立的LED封装实验室，可实现高低温冷热冲击试验，防硫化试验，防静电试验，高温高湿，LM-80标准6000H连续光衰测试等，

产品获得20多项专利申请。

生产实力

7000多平米十万级LED无尘车间

20年以上LED封装经验,7000多平米十万级LED无尘车间,引进国际高精密封装设备，工艺精度就控制在20um误差。公司不断优化工艺解决LED贴片灯珠高光效，

高显值，长寿命等问题，真正实现了健康照明和高效节能照明；

技术实力

二十年专注LED封装

公司贴片灯珠专注提升产品光效，降低灯珠热阻，提高产品可靠性，产品系列齐全有：2835高光效灯珠、2835全光谱灯珠、3030RGB全彩灯珠、3030双色温

灯珠、2835植物生长灯；

质量保障

严格按照ISO9001：2008标准运作

公司严格按照ISO9001：2008质量管理体系运作，白光色区严格遵照美国能源之星IES LM-80标准生产，多款产品通过美国能源之星IES LM-80测试，SGS，

ROHS，EN62471等认证。

品牌芯片

来自EPISTAR,SANAN,OSRAM

主要芯片来自国内外大厂(EPISTAR,SANAN,OSRAM)，我们加强供应链资源整合做好来料检验，制程规范，完善的出货检验流程，努力做客户放心产品。

炫鼎承诺

打样快，交期短，长期稳定供货

我们承诺客户采购常规色温产品长期稳定供应1个BIN，按客户打样交期3天内完成，小批量订单5-7天内完成，常规产品1-2天内完成，客诉24小时内响应，

及时，高效处理客户所面临的系列问题。
